液壓增壓器的定義

2020-01-08 15:34:38 寧波市德思宏液壓科技有限公司閱讀

現在市面上很多的產品都叫液壓增壓器，那什么樣的產品叫液壓增壓器好呢？什么樣的產品不適合叫液壓增壓器呢？德思宏液壓科技有限公司整理了相關資料，給出以下定義。

液壓增壓器本質上就是液壓增壓缸，是一種利用兩腔活塞（柱塞）作用面積不相等，通過氣體或液體驅動大面積活塞（柱塞）運動，推動小面積活塞（柱塞），使小活塞區域的高壓腔液體轉換為高壓或超高壓液體的液壓元件。

其特點是：

1、高壓腔的壓力被提高了；

2、驅動介質、被增壓的介質，可以為同一介質，也可以為不同介質；

3、整個系統壓力和流量等控制可以通過控制驅動的介質，也可以通過控制輸出的介質，這樣可以減少或省去高壓部分的液壓控制元件；

4、被增壓的介質在未被增壓前也應用于系統中。

下面用其他類似液壓增壓產品與其對比來區分：

1、液壓增壓缸與液壓增壓器的區別

原理上基本沒區別

如下圖所示，A口輸入低壓液體，C口卸荷，B口輸出被增壓的液體。

這種產品做的比較小的時候，我們通常稱它為液壓增壓器，做的比較大的時候，通常稱液壓增壓缸。從定義來看，都可以叫液壓增壓器，沒什么區別。

2、高壓液壓泵與液壓增壓器的區別

如下圖所示三柱塞式液壓增壓器。

這種增壓器市場上暫未發現，屬于研究階段，原理有些像軸向柱塞泵，那怎么區分柱塞泵和液壓增壓器呢？第一、高壓柱塞泵的驅動為電機或液壓馬達或氣動馬達，單個柱塞泵不符合定義第2條,無法被氣體或液體直接驅動；

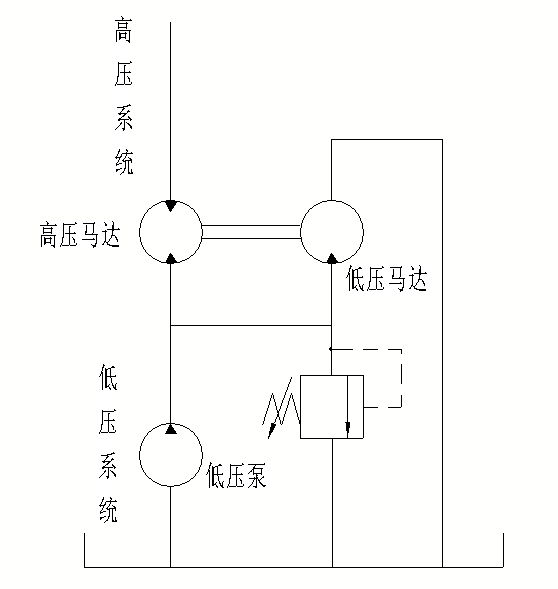

現在有種液壓馬達增壓器，原理圖如下

液壓馬達增壓器

原理是通過低壓系統的一部分液壓油驅動了右邊的液壓馬達，液壓馬達帶動左邊的高壓馬達，使其壓力提高。這種符合定義，也可以叫液壓增壓器。限于現在液壓馬達或泵的最大壓力，這種產品最大輸出壓力一般不會超過31.5MPa。

3、氣驅液體增壓泵與液壓增壓器的區別

原理上和液壓增壓器沒什么區別，驅動介質為氣體，輸出的高壓介質為液體。

但它不符合定義第4條，被增壓的介質在未被增壓前一般沒用于系統中，假如圖示中“需增壓液體入口”輸入的也是帶有一定壓力液體，而且已經用于系統中，應該也可以稱為液壓增壓器，全名氣驅液壓增壓器。

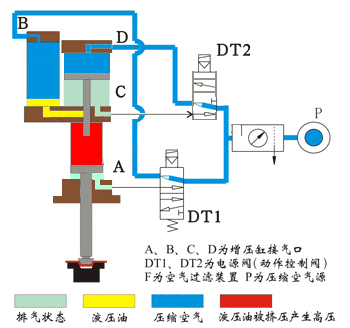

4、氣驅增壓缸與液壓增壓器的區別

這種通過氣體（藍色）推動上面活塞向下運動，下面的腔體的液壓油（紅色）被擠壓，壓力上升，使活塞桿向下輸出大的力。

這種不符合定義第2條，它輸出的通過活塞桿產生的力，不是高壓介質。假如下面腔體沒用活塞，直接是個進油口和出油口，輸出的是高壓液體，我們也可以稱之為氣驅液壓增壓器。

液壓增壓器

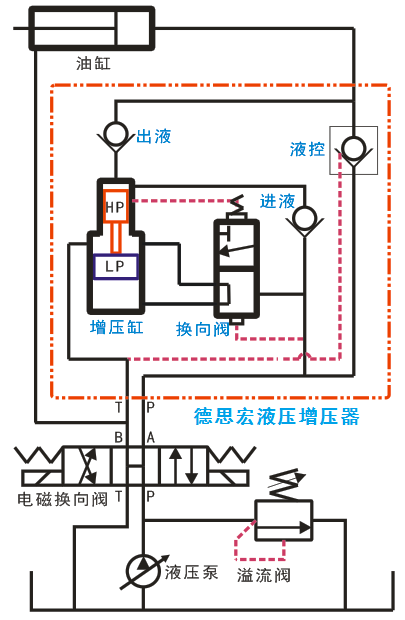

在這里介紹我們公司生產的德思宏連續自動液壓增壓器

這種和氣驅液體增壓泵原理差不多，只是通過本身的液體驅動，體積小，還多集成了液控單向閥使其反向供油可以卸荷。

液壓增壓器主要用于需要增壓、穩壓、或高壓的場合。

參考資料《液壓技術手冊》范德存
